Tixi Alarm Gateways

Intelligente Gateways für die Industrie

Die völlig neuartigen Tixi Alarm Gateways vereinen alle Aufgaben eines Störungsmelders und Fernsteuermoduls für jede SPS in einem sehr preisgünstigen Gerät.

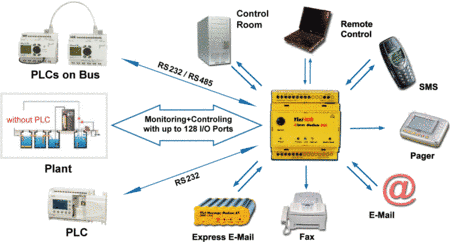

Das Tixi Alarm Gateway lässt sich mit minimalem Aufwand in Ihre vorhandene Anlage integrieren und ermöglicht der Steuerung, über das Fest- oder Mobilfunknetz per SMS, Fax, E-Mail und Express E-Mail zu kommunizieren.



Das Tixi Alarm Gateway kann über die RS 232, RS422 oder RS485 an jede SPS angeschlossen und sofort genutzt werden. Einfacher geht es nicht.

Da Tixi die "Sprache" vieler Steuerungen spricht, können alle SPS-Kontakte und -Variablen gelesen oder gesetzt werden, ohne daß ein Treiber oder Funktionsblock in die Steuerung geladen muß. – Das Progamm der SPS brauchen Sie also nicht zu ändern.



Wollen Sie aus der Ferne direkt auf die Steuerung zugreifen, so stellt unsere Software dazu die Telefonverbindung von Ihrem PC über das Tixi Modem zur Steuerung her. Mit Ihrer gewohnten SPS-Programmiersoftware lassen sich in den meisten Fällen alle Aktionen wie Monitoring oder Ändern von Variablen und Ports oder eine neues Programm in die Steuerung laden, bequem von Ihrem Office managen – so als ob Sie neben der Steuerung stehen.



Sind Sie gerade unterwegs, wenn eine Störmeldung z.B. per Handy eintrifft, lassen sich aktuelle Werte schnell und einfach auch ohne PC per SMS abfragen. Oder Sie wollen über das Internet auf die Steuerung zugreifen und sich aktuelle Werte anzeigen lassen oder Störungen quittieren. Mit Tixi-Gateways ist das alles kein Problem mehr.



Tixi Gateways sind sehr flexibel, leicht erweiterbar und lassen sich der wachsenden Anforderungen der Zukunft leicht anpassen.



Tixi Gateways Funktionen:

  • Störungsmelder
  • Fernschalten per SMS oder E-Mail
  • Datenlogger 128 MB
  • Web Server
  • Fernwartung



Das Versenden und Empfangen von Daten und Meldungen können mittels folgender Formate erfolgen:

  • SMS
  • Fax
  • E-Mail





Tixi Alarm Modem Funktionen



Störungsmelder
Alarmiert bei Störungen per SMS, E-Mail oder Fax.
Optional: Quittierung, Alarmkette, Schichtplan.



Fernschalten per SMS oder E-Mail
von Ausgängen oder Variablen einer SPS.



Fernwartung
einer angeschlossenen SPS und des Tixi Alarm Modems. Fernabfrage aktueller Werte per SMS oder E-Mail.





Datenlogger 128 MB
sammelt Daten von Steuerungen und Sensoren und versendet diese regelmäßig per Fax, E-Mail oder SMS.






Web Server
Visualisierung von geloggten Daten und Anlagenzustände über das Internet.





Cloudservices
Intelligentes Datenmanagement über das Internet inlusive Fernwartung und Fernsteuerung über das Web. Mehr Informationen finden Sie HIER.





Verschiedenste Kommunikationswege: SMS, E-Mail, Fax
Schicken und erhalten Sie SMS über das mobile oder das analoge Netz, senden Sie Faxe, senden and erhalten Sie E-Mails.










Alarmierung mit Quittierung



Lassen Sie sich über Fehler per SMS, E-Mail oder Fax informieren. Fehlermeldungen lassen sich durch SPS Variablen, Ein- und Ausgänge oder automatisiert mit dem Tixi Scheduler auslösen. Die Nachrichten können beliebig viele SPS oder Geräte Variablen enthalten. Länge und Anzahl der zu sendenden Nachrichten sind nur durch den installierten Speicher begrenzt.


Hauptfunktionen:

  • 100 Ziel-Adressen im Adressbuch
  • 100 Meldetexte mit aktuellen Werten
  • 30.000 SPS-Variablen lesen oder schreiben
  • 100 Alarme/Events definierbar

Alarmkaskade:

z.B.: Wenn keine Bestätigung innerhalb von 5 Minuten kommt, dann andere Ziele anwählen (siehe  Alarmkaskade).



Fernschaltung mit Statusabfrage

Ein kleiner Befehl per SMS oder E-Mail kann die optionalen Ausgänge des Tixi Gateways oder einer angeschlossenen SPS schalten oder Variablen in die SPS schreiben. Die Ausführung des Befehls kann ebenfalls per SMS oder E-Mail mitgeteilt werden.
100 SMS Schaltbefehle mit jeweils bis zu 6 Parametern können definiert werden. SPS Variablen können schnell und einfach per SMS ohne Zuhilfe eines PCs abgefragt werden.




Fernwartung

Ein Tixi Gateway kann eine Fernwartung für diverse SPSen über die Telefonleitung oder das Internet realisieren. Normalerweise ist dies nur möglich, wenn die Programmiersoftware vorhanden ist. Die Variablen, sowie Ein- und Ausgänge der SPS können mit dem Tixi Alarm Editor aus der Ferne gelesen oder geschrieben werden.
Über eine IP-Verbindung können die Tixi Gateways konfiguriert und die geloggten Daten abgefragt werden.

Eine Login Prozedur mittels Username und Passwort sorgt für die nötige Sicherheit. Alle Versuche sich aus der Ferne mit dem Gerät zu verbinden, werden mitgeloggt.





Datenlogger

Alle Daten aus dem Tixi Gateway oder der angeschlossen Geräte können mit Zeitstempel in den stromausfallsicheren Flash-Speicher (128 MB)( gespeichert werden. Die Scan-Zyklen und die Menge der geloggten Daten können frei konfiguriert werden.
Die geloggten Daten werden dann per SMS oder E-Mail zyklisch oder ausgelöst durch ein Event verschickt. Als Datenformat kann CSV, XML oder HTTP gewählt werden.
Der eingebaute Ringspeicher sorgt dafür, dass immer die aktuellen Daten vorhanden sind.



Webserver im Tixi Gateway

Der Webserver im Tixi Gateways ermöglicht eine Darstellung von internen Systemdaten, Daten einer angeschlossenen SPS oder von angeschlossenen Zählern. Die für die Darstellung verantwortliche HTML-Seite wird direkt im Gerät gespeichert und kann von uns angefertigt werden, allerdings auch von fähigen HTML-Entwickerln.





Web Portal mit Datenbank

Eine externe Datenbank kann genutzt werden, um tausende Tixi Gateways zu verwalten. The Daten werden vom Gerät geloggt und können in einer Cloud abgelegt werden. Aus dieser Cloud haben Sie sicheren SSL-Zugriff auf Ihre Daten von überall auf der Welt. Weitere Informationen finden Sie HIER.



Kommunikationsvarianten



  • SMS
    Senden und Empfangen von SMS
    - analoges Telefonnetz: Deutsche Telekom, AnnyWay
    - mobiles Telefonnetz: T-Mobile, Vodaphone, E-Plus, O2, Cityruf
  • Fax
    Senden von Fax-Nachrichten
  • E-Mail
    Senden und Empfangen von SSL-verschlüsselten E-Mails







Alarmkaskade - mehrstufige Alarmierung

Tixi Gateways können eine Quittierung auf eine Alarmmeldung einfordern. Dies sorgt dafür, dass immer ein Empfänger die wichtige Alarmmeldung erhält.

Wenn zum Beispiel der Techniker A nicht erreicht werden kann, werden weitere von Ihnen festgelegte Kontakte automatisch darüber in Kenntnis gesetzt und dies wird so lange wiederholt, bis einer der Empfänger den Erhalte der Alarmmeldung quittiert. Dies stoppt dann die Alarmierung im Tixi Gateway.









Modelle
  • Analog 56k
  • GSM/GPRS/EDGE
  • LAN
  • WLAN
SPS-Protokolle

 Moeller
 Mitsubishi
 ABB
 Siemens
 VIPA
 Saia Burgess
 Berthel,Conrad,Allen Bradley, u.a.

I/O-Module
